نقل محول شفرة توربينات الرياح
تعتبر الشفرات الدوارة حساسة وطويلة للغاية ، مع وجود اتجاه نحو تركيبات أكبر من أي وقت مضى. أطوال ريش الدوار التي تصل إلى 80 مترًا لم تعد غير شائعة بعد الآن. يمكن نقلها بطرق مختلفة بالمركبات بواسطة CARRIST.
تعد مقطورة التوربينات ذات الشفرات التلسكوبية القابلة للتمديد حلاً قويًا واقتصاديًا لأقسام الطريق السهلة. عندما تكون المساحة محدودة ، يمكننا الاعتماد على طاحونة هوائية ||| مثبتة على مقطورات ذات منصة ، يمكن التقاط الشفرات الدوارة ووضعها بزاوية تصل إلى 60 درجة ، وتدويرها حول محورها وكذلك تدويرها. يتم تثبيتها على لوحة سريعة التحرير ، ويمكن التقاط شفرات الدوار بشكل آمن والمناورة حول أي عوائق. في المناطق التي توجد بها أشجار أو مبانٍ أو منعطفات حادة أو في الجبال - يتم تسليم الحمولة الهشة بسهولة وأمان وكفاءة إلى وجهتها.
غالبًا ما تقدم الشفرات الدوارة لمهايئ النصل من Carrist لمحطات طاقة الرياح مهمة صعبة لشركات النقل. خاصة عند التعامل مع "الميل الأخير" ، غالبًا ما يكون النقل أكثر صعوبة خاصة عند التفاوض على الزوايا الضيقة أو العوائق. بالنسبة لهذه المواقف بالتحديد ، يوفر جيل المحول الجديد من CARRIST الحل المناسب لتجنب العوائق مثل الأشجار أو المباني ذات الشفرات الدوارة بشكل أكثر فعالية. أيضًا على التلال شديدة الانحدار أو الطرق الجبلية الضيقة المتعرجة ، يمكن تكييف موضع الشفرة الدوارة مع المسار دون أي ضياع للوقت. في الوقت نفسه ، يحذر مستشعر الرياح من تجاوز سرعة رياح محددة. يمكن تركيب مهايئ الشفرة الدوارة الجديد ونقله على مجموعة مقطورة مسحوبة بالإضافة إلى الوحدات ذاتية الدفع ، ويضمن النقل المرن للشفرات الدوارة من مختلف الشركات المصنعة من خلال لوحة التحرير السريع وبالتالي أقصى قدر من الكفاءة والفعالية من حيث التكلفة يوميًا يستخدم.
مواصفات نقل محول نصل التوربينات الهوائية من
عدد خط المحور (ن) |
2 |
3 |
4 |
5 |
6 |
السرعة (كم / ساعة) |
580 |
580 |
580 |
580 |
580 |
الوزن الإجمالي (ر) |
6832.8 |
10249.2 |
13665.6 |
17082 |
20498.4 |
الحمولة المقدرة (t) |
25.8 61 |
38.7 91.5 |
122.8 52.4 |
152.5 64.5 |
18377.4 |
الوزن الميت (ر) |
7 |
10.5 |
13.2 |
17.5 |
واحد وعشرين |
تحميل لكل خط المحور (ر) |
34 16.4 |
34 16.4 |
34 16.4 |
34 16.4 |
34 16.4 |
الطول الإجمالي (مم) |
3000 |
4500 |
6000 |
7500 |
9000 |
العرض الإجمالي (مم) |
3000 |
||||
الارتفاع (مم) |
1175 ± 300 |
||||
مسافة المحاور (مم) |
1500 |
||||
مسافة العجلات (مم) |
1800 |
||||
مواصفات الإطارات |
215/75R17.5 |
||||
مواصفات الحافة |
6.00-17.5 |
||||
عدد الاطارات |
16 |
اربع وعشرون |
32 |
40 |
48 |
أقصى زاوية دوران للعجلة |
55 درجة |
||||
الحد الأدنى لنصف قطر الدوران (مم) |
الداخلي 450 |
الداخلية 1500 |
داخلي 2600 |
الداخلية 1500 |
الداخلية 2000 |
خارجي 4070 |
5800 الخارجي |
7600 الخارجي |
5800 الخارجي |
6700 الخارجي |
| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | ||

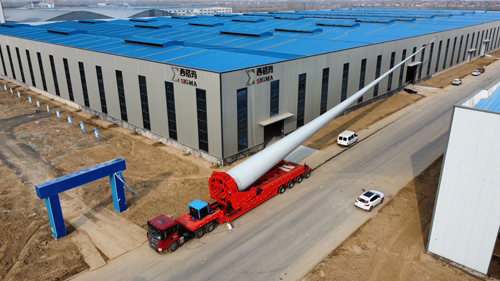

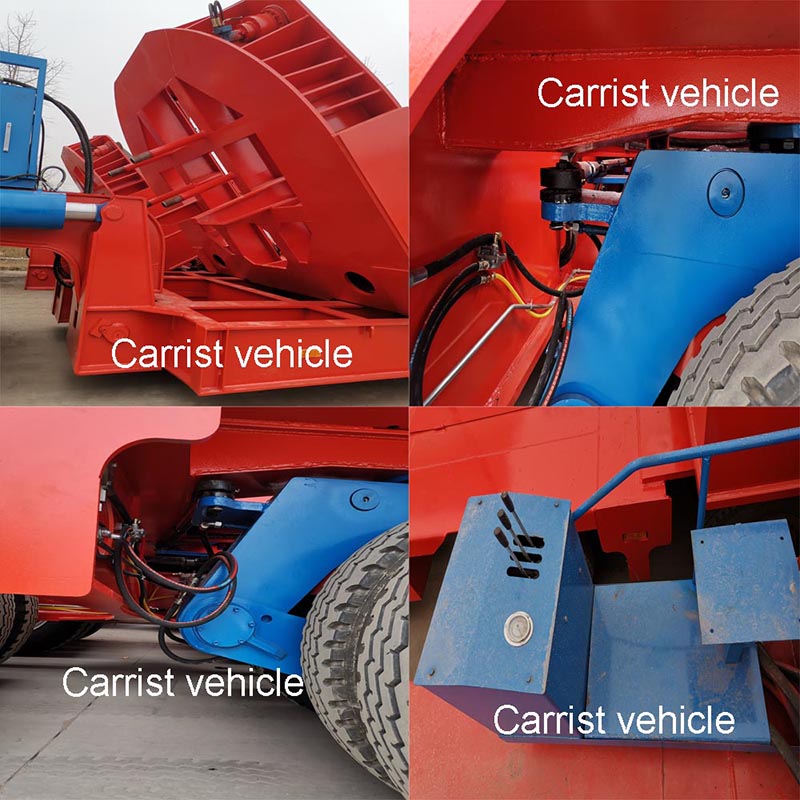

تفاصيل نقل محول شفرة توربينات الرياح
