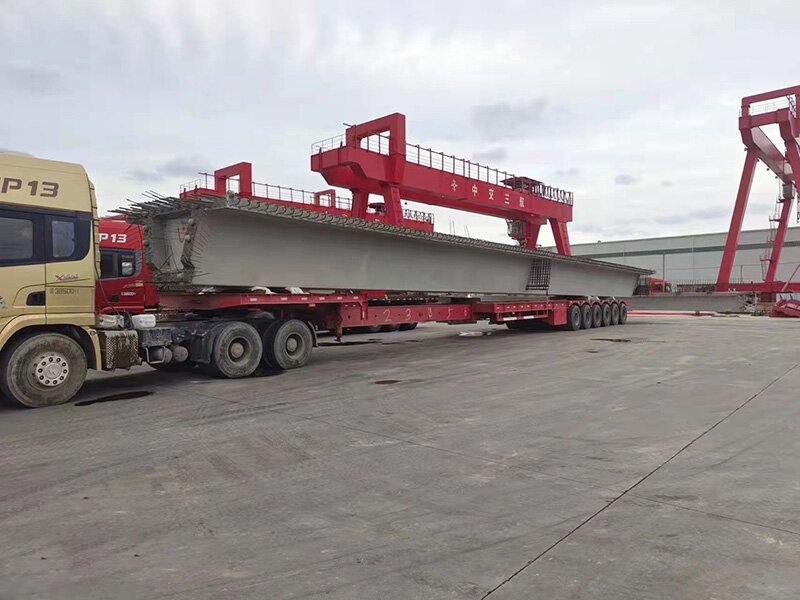

مقطورة عارضة
ميزات مقطورة العارضة:
1.عادةً يبلغ طول العارضة الطويلة حوالي 20-60 مترًا ، ويبلغ وزنها حوالي 30 طنًا إلى 400 طن ، وهناك عارضة على شكل صندوق و T عوارض الشكل: يمكننا تصميم أنواع مختلفة من الدعامات لتحميل عوارض الأشكال المختلفة.
2 تتكون مجموعة المقطورة من جزأين: الجزء الأمامي يجب أن يتم جره بواسطة محرك رئيسي أو ذاتية الدفع. الجزء الخلفي هو مثل عجلة القيادة ، يمكن تزويد | بمحرك ديزل صغير لتحقيق التوجيه اليدوي.
3 يعتمد عدد المحاور وتصميم شعاع المقطورة على وزن العارضة.
4. مقطورة طويلة الشعاع تدعم إطلاق العارضة وإنشاء الجسور ، فهي تفي بوظيفة النقل بين الخرسانة سابقة الصب ساحة قسم الجسر لجسر موقع البناء.
5.يجب أن تكون المقطورة / الناقل قوية بما يكفي لتحميل الشعاع الطويل.
Girder Trailer هي شركة محترفة لتصنيع مقطورات الصين مع العلامة التجارية "carrist". المقطورة ذات الشعاع الطويل هي نوع من المقطورات المعدة لنقل البضائع الطويلة عن طريق تحميل طرفيها ، وهي الطريقة الأكثر فعالية واقتصادية لنقل البضائع الطويلة مثل الهيكل الفولاذي ، أنبوب فولاذي طويل ، شعاع خرساني مسبق الصب وقسم جسر طويل. لدينا نوعان من الحلول: مقطورة ذات شعاع طويل للتوجيه الهيدروليكي وعربة نقل ذاتية الدفع.
مواصفات العارضة مقطورة
نموذج |
ج |
||||
البعد (اختياري) |
رقم المحور |
تم تقييمه الحمل (كجم) |
رقم الإطارات |
صور مقاس |
|
البعد مصنوعة من حجم آلة العملاء ، (اتصل بمورد للمزيد) |
1 |
15 |
4 |
825R20 1000R20 1100R20 1200R20 12R22.5 |
|
2 |
40 |
8 |
|||
3 |
60 |
12 |
|||
4 |
80 |
16 |
|||
صناعة |
كاريست عربة |
||||
عجلة قاعدة (مم) |
1310 |
||||
أوراق الربيع قطع |
10 |
||||
المحور |
13/16/18 تي |
||||
تعليق |
ثقيل تعليق ميكانيكي واجب مع نوابض ورقية |
||||
الرئيسي شعاع ||| ||| مادة |
Q345B ألواح المنغنيز ، القوس المغمور الأوتوماتيكي الملحوم |
||||
الفرامل نظام |
ثنائي نظام الكبح الخطي مع نظام / غرف الكبح الأوتوماتيكي |
||||
الفرامل غرفة الهواء |
مزدوج نموذج |
||||
Kingpin |
2 'أو 3.5 'قابلة للتبديل |
||||
هبوط هيأ |
28T قدرة التحميل مع قدرة رفع ثابتة 80T. |
||||
منصة |
4-6 مم الماس لوحة الصلب |
||||
الفرامل نظام |
ثنائي نظام فرملة الخطوط مع غرف الهواء الأوتوماتيكية |
||||
الفرامل غرفة الهواء |
أربعة غرفة مزدوجة واثنين منفردة |
||||
||| الكهربائية نظام |
24V، 7core المقبس ، الأضواء وفقا لمعايير المعايير الأوروبية. |
||||
العارضة الرئيسية مقاس |
الجزء العلوي طبق |
14 ملم |
|||
الجزء السفلي طبق |
16 ملم |
||||
منتصف الويب |
8 ملم |
||||
ارتفاع |
500-520 ملم |
||||
دبوس ارتفاع |
حسب إلى ارتفاع سرج الجرار. |
||||
تلوين |
ثلاثة معاطف الرسم أي لون سيكون متاحا |
||||

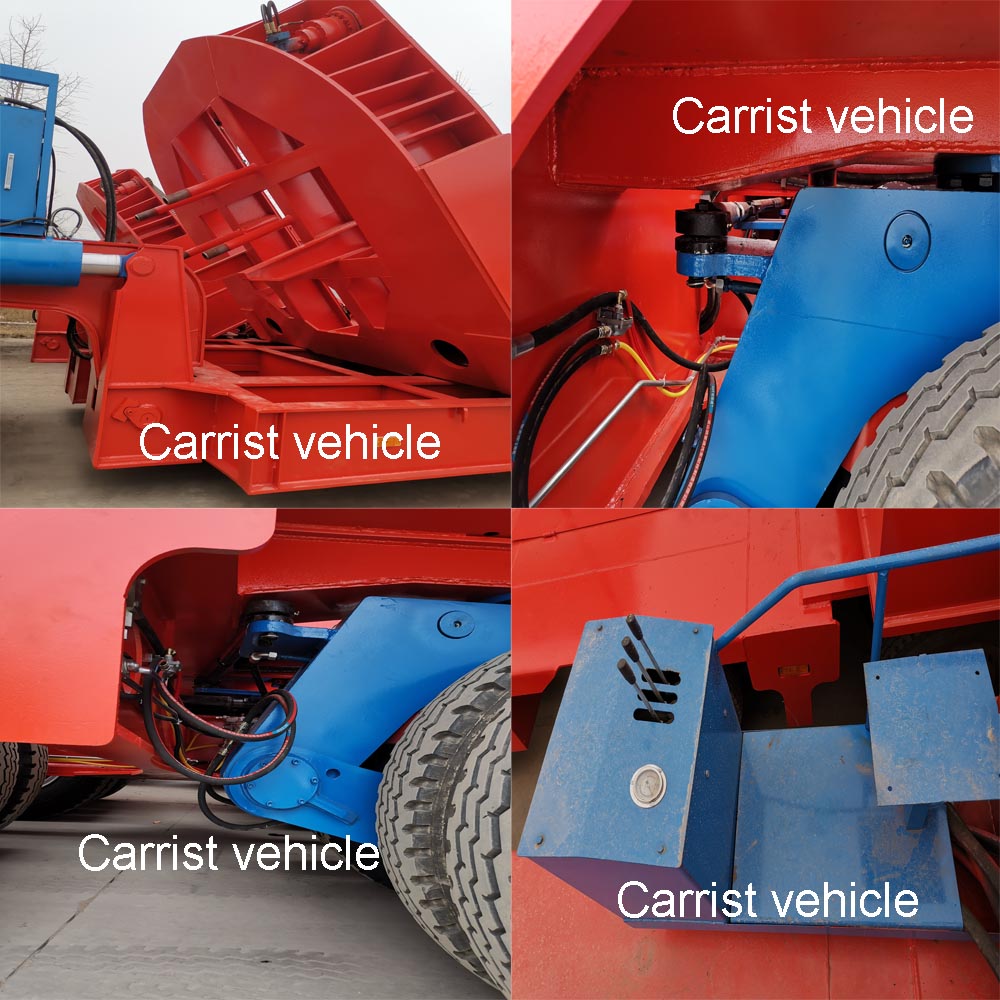

تفاصيل العارضة مقطورة
